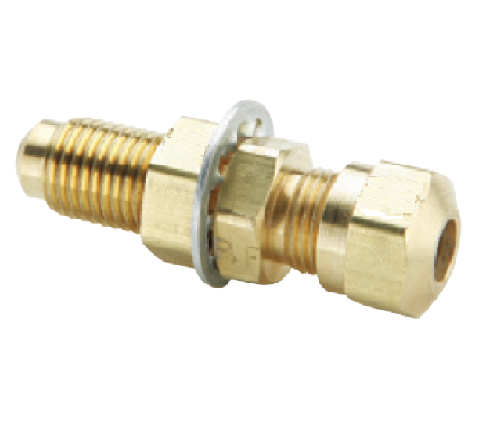

Abstract: การปิดผนึกช่องว่างเป็นวิธีการปิดผนึกที่เรีย...
การปิดผนึกช่องว่างเป็นวิธีการปิดผนึกที่เรียบง่ายและใช้กันอย่างแพร่หลาย ป้องกันการรั่วไหลตามช่องว่างเล็ก ๆ ระหว่างพื้นผิวการผสมพันธุ์ของชิ้นส่วนที่เคลื่อนไหวสัมพัทธ์ น้ำมันแรงดันเต็มไปด้วยช่องว่างโดยอาศัยการยึดเกาะระหว่างโลหะและน้ำมันและความหนืดของน้ำมันเพื่อสร้างผลการต่อต้านการควบคุมปริมาณเพื่อป้องกันการรั่วไหล ช่องว่างขนาดเล็กจำนวนหนึ่งสามารถสร้างสถานะแรงเสียดทานของเหลวระหว่างแมนเดรลและเปลือกคงที่ซึ่งจะช่วยลดค่าสัมประสิทธิ์แรงเสียดทานและการใช้พลังงานอย่างมาก ข้อต่อโรตารี่อนุญาตให้มีการรั่วไหลจำนวนหนึ่งและการสูญเสียความดันในการใช้งานจริง
การรั่วไหลจำนวนหนึ่งจะนำความร้อนที่เกิดจากตลับลูกปืนแกนหมุนที่ปลายทั้งสองของข้อต่อโรตารี่ในระหว่างการหมุนผ่านพอร์ตน้ำมันรั่วไหลซึ่งสามารถป้องกันไม่ให้ข้อต่อโรตารี่จากน้ำมันไหลระหว่างพอร์ต A และ B ในระหว่างการทำงาน เนื่องจากมีความแตกต่างของแรงดัน P-P0 ที่ปลายทั้งสองของช่องว่างวงแหวน E การไหลของน้ำมันที่ถูกบล็อกจะไหลจากด้านข้างของห้องแรงดันสูง P ไปด้านข้างของห้องแรงดันต่ำทำให้เกิดการรั่วไหล Q0
หากช่องว่างมีขนาดใหญ่เกินไปการรั่วไหลจะเพิ่มขึ้นและการสูญเสียความดันจะมีขนาดใหญ่เพื่อให้แรงกดดันจากการทำงานจริงไม่สามารถตอบสนองความต้องการในการทำงานได้ พื้นผิวการผสมพันธุ์ถูกทำให้ร้อนเนื่องจากความร้อน ซีล GAP ใช้ซีล Gap Smooth แบบวงแหวนที่มีค่าช่องว่างคงที่ E และการไหลของน้ำมันมีความสมมาตรกับกึ่งกลางของช่องว่าง
รายการหลักของการติดตั้งข้อต่อไฮดรอลิก
(1) เมื่อท่อเคลื่อนที่หรืออยู่กับที่ไม่ควรงอเกินไปและไม่สามารถงอที่รากได้อย่างน้อยก็ควรเริ่มงอที่ 1.5 เท่าของเส้นผ่านศูนย์กลาง
(2) เมื่อท่อยางเคลื่อนที่ไปยังตำแหน่งที่สอดคล้องกันก็ไม่ควรดึงแน่นเกินไป แต่ควรจะค่อนข้างหลวม
(3) ป้องกันการเสียรูปแบบบิดของท่อให้มากที่สุด
(4) ควรเก็บท่อยางไว้ให้ห่างจากส่วนประกอบการแผ่รังสีความร้อนเท่าที่จะทำได้และควรติดตั้งโล่ความร้อนหากจำเป็น
(5) ควรหลีกเลี่ยงความเสียหายภายนอกของท่อเช่นแรงเสียดทานระยะยาวกับพื้นผิวของส่วนประกอบในระหว่างการใช้งาน
(6) หากท่อยางผิดปกติอย่างจริงจังเนื่องจากน้ำหนักของตัวเองควรมีชิ้นส่วนรองรับ
เมื่อความยาวตามแนวแกนของช่องว่างวงแหวนของข้อต่อไฮดรอลิกคือ L หากไม่ได้พิจารณาการดัดช่องว่างอัตราการไหลผ่านช่องว่างนั่นคือปริมาณการรั่วไหลสามารถรับได้จากสูตร Hagen-Poseyier:
ความหนืดจลศาสตร์ของของเหลวมีความสัมพันธ์กับอุณหภูมิมากขึ้นและแรงดันน้อยลง ยิ่งอุณหภูมิสูงเท่าใดความหนืดก็จะยิ่งลดลง ดังที่ได้กล่าวมาแล้วขนาดของช่องว่างการปิดผนึกสามารถส่งผลโดยตรงต่อแรงดันการทำงานและความเร็วสัมพัทธ์ของข้อต่อโรตารี่ดังนั้นการเลือกช่องว่างการปิดผนึกจึงสำคัญมาก ซีลช่องว่างในอุดมคตินั้นทำได้ผ่านสูตร
(4) การคำนวณและการปฏิบัติจะต้องรวมกัน เราคำนวณการกวาดล้างการปิดผนึกของข้อต่อโรตารี่ที่ออกแบบมาดังต่อไปนี้เงื่อนไขที่รู้จัก: ใช้หมายเลข 46 น้ำมันไฮดรอลิกต่อต้านการสวมใส่, แรงดันน้ำมันจ่าย p = 14mpa; ความดันของพอร์ตน้ำมันรั่วมักจะเป็น p0 = 0.5mpa; การรั่วไหลที่อนุญาต q = 80 ～ 200ml/นาที; ความหนาแน่นของน้ำมันไฮดรอลิกหมายเลข 46 ρ = 0.89kg/cm3; ความยาวการรั่วไหล L = 50 มม. ภายใต้สถานการณ์ปกติอุณหภูมิการทำงานของน้ำมันจะถูกเลือกที่จุดสองจุดของ 40 ° C และ 80 ° C และความหนืดจลน์ที่สอดคล้องกันνคือ 30CST และ 8CST ตามลำดับ การแทนที่ข้อมูลข้างต้นเป็นสูตร (4) สามารถรับค่าช่องว่างขนาดเล็กที่อุณหภูมิสองอุณหภูมิได้ จากผลการคำนวณและประสบการณ์ในทางปฏิบัติการเลือกค่าการกวาดล้างในระหว่างการออกแบบสามารถขยายได้อย่างเหมาะสมเพื่อให้แน่ใจว่าการกวาดล้างที่จำเป็นสำหรับการหมุนของข้อต่อโรตารี่
