วิธีการเลือกข้อต่อไพพ์การ์ดการ์ดทองแดง

1. ข้อต่อท่อทองแดงประเภทไพ่เทอร์มินัล
ฟังก์ชั่นของประเภทปลอกทองแดงผ่านข้อต่อเทอร์มินัลส่วนใหญ่จะใช้สำหรับการเชื่อมต่อของอุปกรณ์เครื่องมือและการวัดท่อ มีหลายประเภทของปลอกทองแดงประเภทข้อต่อเทอร์มินัลตรง เส้นผ่านศูนย์กลางด้านนอก D0 ของท่อคือ: φ6mm, φ8mm, φ10mm, φ12mm, ฯลฯ ข้อกำหนดของด้ายคือ: M10 × 1, M12 × 1, M14 × 1.5, M16 × 1.5, M18 × 1.5, M20 × 1.5

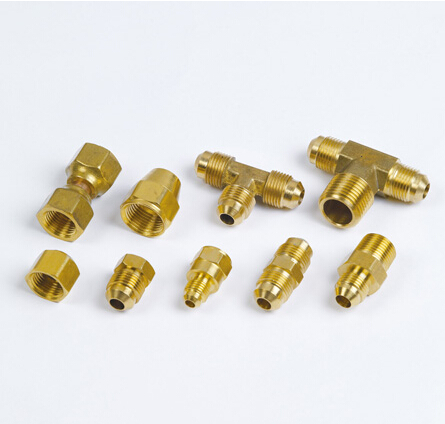

โครงสร้างลักษณะที่ปรากฏของประเภทแขนเสื้อทองแดงผ่านข้อต่อเทอร์มินัลแสดงในรูปที่ 1 วัสดุการประมวลผลคือ H62 (พื้นผิวชุบโครเมี่ยม) ความดันเล็กน้อยคือ 1.0mpa และอุณหภูมิการทำงานไม่เกิน 150 ° C (อุณหภูมิการทำงานของหลอดไนล่อนคืออุณหภูมิปกติ)

ขอบเขตของการใช้งาน: ท่อทองแดงท่อพลาสติกท่อไนลอน

ควรให้ความสนใจเป็นพิเศษกับ: การเชื่อมต่อระหว่างวาล์วแหล่งที่มาและอุปกรณ์และไปป์ไลน์ไม่ควรใช้การบีบอัดที่เหมาะสม นี่เป็นเพราะการเชื่อมต่อระหว่างวาล์วแหล่งที่มาอุปกรณ์และไปป์ไลน์เป็นส่วนที่สำคัญและการไม่มีข้อต่อเฟอร์รูลที่นี่จะช่วยให้แน่ใจว่าคุณภาพการเชื่อมต่อและอำนวยความสะดวกในการบำรุงรักษาและการซ่อมแซม จากประสบการณ์ในการใช้งานจริงคุณภาพการประมวลผลของข้อต่อนี้และขนาดของท่อจะต้องเข้มงวดมากไม่เช่นนั้นข้อต่อจะรั่วไหลออกมาเนื่องจากการปิดผนึกไม่เพียงพอ

2. พังผืดทองแดงประเภทข้อต่อตรงกลางตรง

ประเภทเฟอร์รูเลียนทองแดงแบบตรงผ่านเส้นตรงนั้นใช้เพื่อเชื่อมต่อแหล่งอากาศไปป์ไลน์สัญญาณและแหล่งอากาศและไปป์ไลน์สัญญาณ มีข้อต่อตรงกลางของเฟอร์รูลทองแดงหลายประเภทและเส้นผ่านศูนย์กลางด้านนอก D0 ของท่อคือ: φ6มม., φ8มม., φ10มม., φ12มม. ฯลฯ รูปที่ 2 แสดงโครงสร้างลักษณะของการ์ดการ์ดทองแดงผ่านข้อต่อกลาง วัสดุการประมวลผลคือ H62 (พื้นผิวชุบโครเมี่ยม) ความดันเล็กน้อยคือ 1.0mpa และอุณหภูมิการทำงานไม่เกิน 150 ℃ (อุณหภูมิการทำงานของหลอดไนล่อนคืออุณหภูมิปกติ) ขอบเขตของการใช้งาน: ท่อทองแดงท่อพลาสติกท่อไนลอน

ควรให้ความสนใจเป็นพิเศษกับ: การเชื่อมต่อระหว่างวาล์วแหล่งที่มาและอุปกรณ์และไปป์ไลน์ไม่ควรใช้การบีบอัดที่เหมาะสม นี่เป็นเพราะการเชื่อมต่อระหว่างวาล์วแหล่งที่มาอุปกรณ์และไปป์ไลน์เป็นส่วนสำคัญและการขาดท่อเฟอร์รูเล่เป็นประโยชน์เพื่อให้แน่ใจว่าคุณภาพของการเชื่อมต่อและอำนวยความสะดวกในการบำรุงรักษา จากประสบการณ์ในการใช้งานจริงคุณภาพการประมวลผลของข้อต่อนี้และขนาดของท่อจะต้องเข้มงวดมากมิฉะนั้นข้อต่อจะถูกปิดผนึกอย่างแน่นหนาและรั่วไหล
